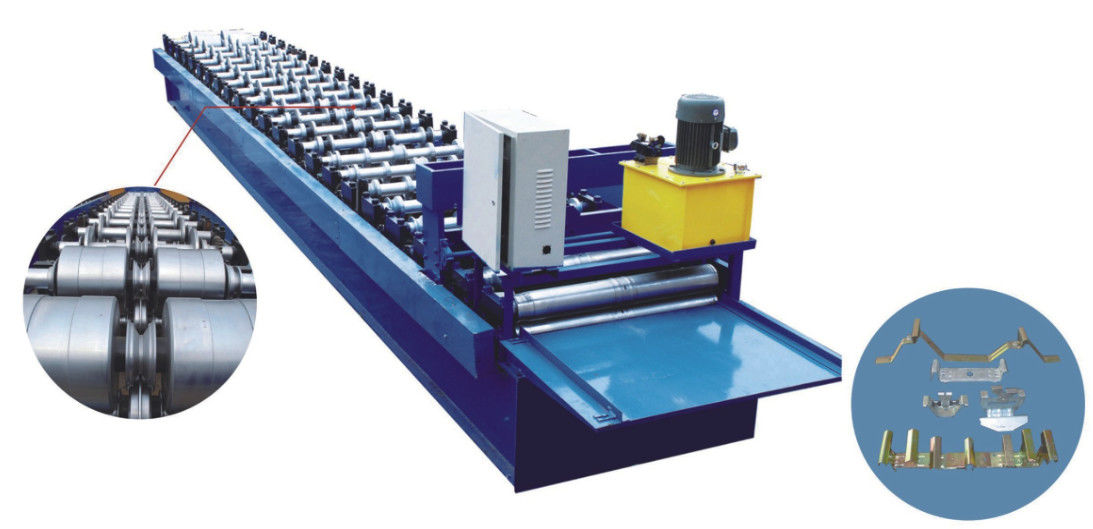

Le petit pain en acier de couleur de JCH formant la machine 5.5KW H forment la soudure en acier

Le petit pain en acier de couleur de JCH formant la machine H forment la soudure en acier

1. Organigramme de production :

Pot tournant de l'ONU---alimentation---mise à niveau---Formation de petit pain---Coupez à la longueur---Produit fini

2. Dessin de profil de tuile de 470 JCH

3. Spécifications de petit pain formant la machine

Paramètres :

(1) matériel de cadre : soudure en acier de forme de 36# « H »

(2) épaisseur de plat moyen : 14mm
(3) étape de rouleau : 17 étapes
(4) diamètre d'axe (axe solide) : 70mm
(5) matériel d'axe (axe solide) : (haute catégorie) 45# en acier, éteignant et gâchant le traitement
(6) matériel de rouleau : Acier de construction de carbone
(7) traitement de rouleau : le traitement éteint et gâché, chromize dur 0.05-0.07mm enduits
(8) type d'entraînement de petit pain formant la machine : commande par la chaîne
(9) chaîne : 25.4mm (haute catégorie)
(10) rapport : 6210 (haute catégorie)
réducteur (de 11) : réducteur 5# cycloïdal (haute catégorie)
puissance (de 12) de moteur principal : 5.5KW
tension (de 13) : 380V/50Hz/3phase
puissance de convertisseur de fréquence (de 14) : 5.5KW
ligne vitesse (de 15) : environ 8 m/min
pompe à huile (de 16) de station hydraulique : pompe à huile de vitesse (haute catégorie)
(17) coupe hydraulique : coupe commandée par le PLC
exactitude (de 18) de la coupe : +/- 2mm
matériel (de 19) lames de rasoir : Cr12, éteignant le ° 58-62.
taille d'aspect (de 20) de machine de formation principale : 7.3m

(21) électriquement système commandé : machine entière commandée par le PLC
(22) PLC : DELTA (TAÏWAN)

Inspecté par les vendeurs

Après avoir accompli la fabrication et s'être réuni des équipements, nous examinerons

machines et commission dans l'atelier.
