MACHINES CIE., LTD DE WENZHOU YIHENG
Lieu d'origine: | LA CHINE |
Nom de marque: | Gracias |
Certification: | CE,ISO |
Numéro de modèle: | Feuille de double couche |
Quantité de commande min: | un ensemble |
---|---|
Prix: | As discussion |
Détails d'emballage: | ajustement pour l'expédition |
Délai de livraison: | 45 JOURS DE TRAVAIL |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 20sets par mois |
Tension: | 380V 50Hz 3phases | Condition: | nouveau |
---|---|---|---|
Type de tuile: | Acier coloré | Système de contrôle: | PLC (marque importée) |
Garantie: | 1 an | Utilisation: | Construction d'acier de couleur, panneau de tuile de toit |
Surligner: | petit pain en acier de la couleur 5T formant la machine,petit pain en acier de couleur de 2mm formant la machine,Métal d'OIN couvrant le petit pain ancien |

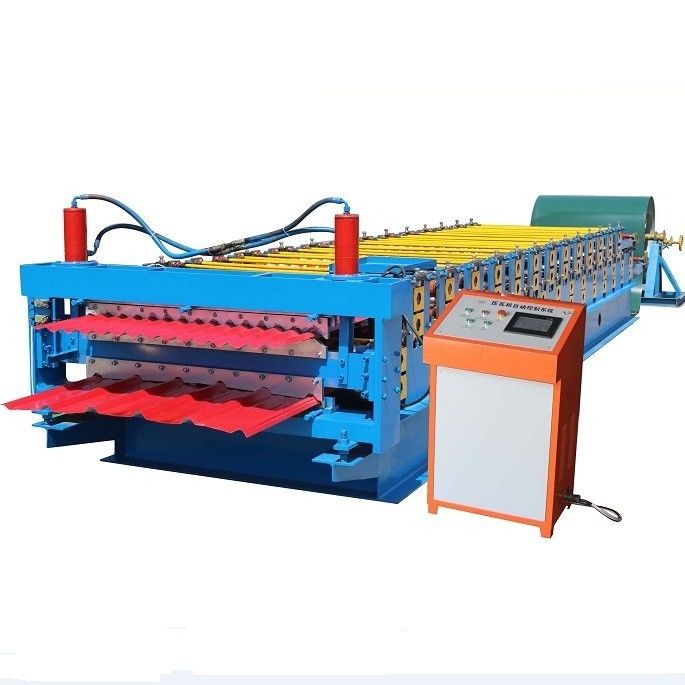

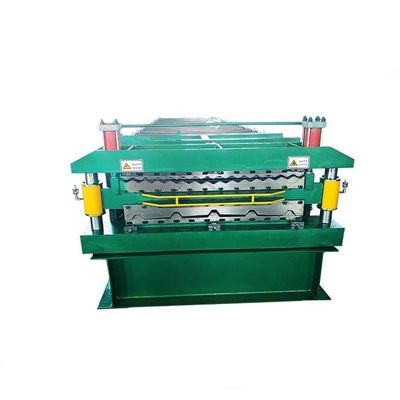

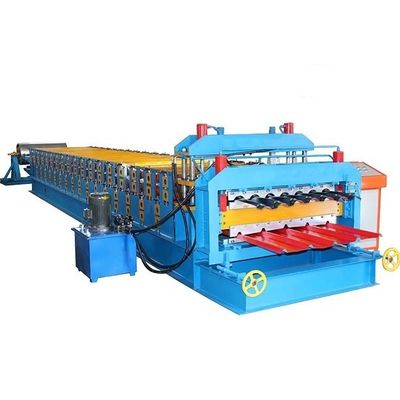

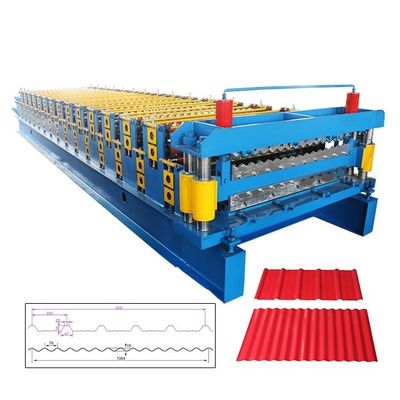

Petit pain en acier de couleur formant la machine
1. Écoulement de traitement machine de petit pain de double couche d'ancienne :
Matériel decoiler→Feeding manuel dans le machine→Roll formant la longueur de machine→Measure
produits finis de coupure →Hydraulic de →
2. L'équipement inclut :
Machine de formation principale, | 1 ensemble |
Coupeur hydraulique | 1 ensemble |
Système de contrôle électrique | 1set |
Circuit hydraulique | 1set |
Table normale de sortie | 3 PC 1m*1m |
Decoiler manuel | 1 chargement maximum 5Ton d'ensemble |
3. Spécifications techniques et détails machine de petit pain de double couche d'ancienne
(1) decoiler manuel
puissance de l'ONU ; decoiler manuel ; capacité maximale : 5000kg
Costume pour l'intérieur-diamètre de bobine : 508mm, costume pour le diamètre extérieur maximum de bobine : 1000mm
La puissance manuelle augmente la surface intérieure de bobine.
(2) canalisation formant la machine
a. Nombre de former des étapes : 16 étapes dépendent du profil
b. Matériel d'axe : traitement durcissant 45# et de gâchage en acier.
Diamètre extérieur 85mm, solide total
Axes sonnés
c. rouleaux : Le matériel est la haute catégorie No.45 a forgé en acier, avec le cortège contrôlé par numérique.
Les rouleaux sont plaqués avec du chrome dur avec l'épaisseur de 0.05mm sur la surface ensuite
étant usiné par la machine-outil précise. De sorte qu'assuriez la longue durée de former des rouleaux.
d. Puissance de moteur principal : 4 kilowatts avec le ralentisseur cyclique d'engrenage planétaire
(3) coupure du dispositif
a. Adopte la coupe de courrier, cesse de couper ;
b. Le matériel de lame de coupure est Cr12 avec le traitement éteint.
c. Adopts a soudé le cadre pour la bonne rigidité.
d. Le cadre de coupe a été traitement thermique pour éviter la déformation de produit fini. longueur de coupe
tolérance ±2mm.
e. La puissance de la coupe est fournie par la station hydraulique.
f. Le produit fini peut être coupé selon la longueur réglée dans le contrôleur de PLC, et la longueur est
automatiquement mesuré par l'encodeur. Quand le produit fini atteint la longueur réglée,
la machine cessera de couper le produit automatiquement. Finissez cette action, machine courra
encore sans interruption.
(4) station hydraulique :
a. Il assure la puissance pour le coupeur hydraulique.
b. Tous les accessoires hydrauliques sont tous emploient les produits célèbres chinois de marque.
c. Puissance hydraulique de moteur : 3KW
(5) système de contrôle de PLC :
le système d'a.This utilise le PLC de delta pour commander les toutes les actions fonctionnantes. Quantité de production et
chaque longueur de morceau sera automatiquement mesurée. Il est commode de commander le petit pain
formation de la machine.
le convertisseur de b.Delta ajuste la technologie de vitesse, réalisent la production automatique.
l'écran de c.Text est entrée et a décommandé les données fonctionnantes.
d. Le système d'interface homme-machine amical peut être des groupes d'ensemble au morceau de travail, à la longueur, à la quantité, etc.
e. Compte d'encodeur, ayant la fonction du compte et mesurant la longueur.
f. Tension appropriée de puissance : 380V/50HZ/3Phase (peut le De a conçu selon l'exigence de l'acheteur)
(6) support de produit (à la force de l'ONU) :
a. Ils sont employés pour mettre le produit fini quand produit sortant de couper le dispositif.
b. Deux morceaux, chaque longueur de morceau est 1m, longueur totale est de 3 mètres.
c. Rassemblez le produit fini et les produits finis sont commodes pour être empilés par des travailleurs.
Ancienne référence externe :
