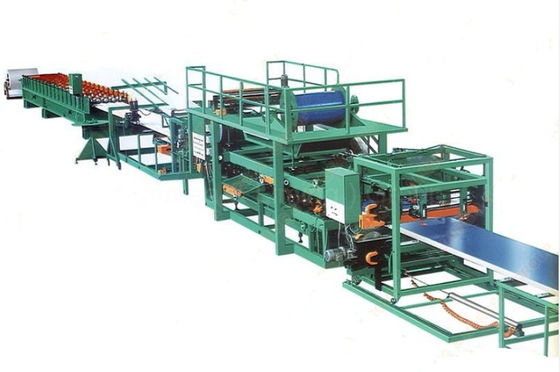

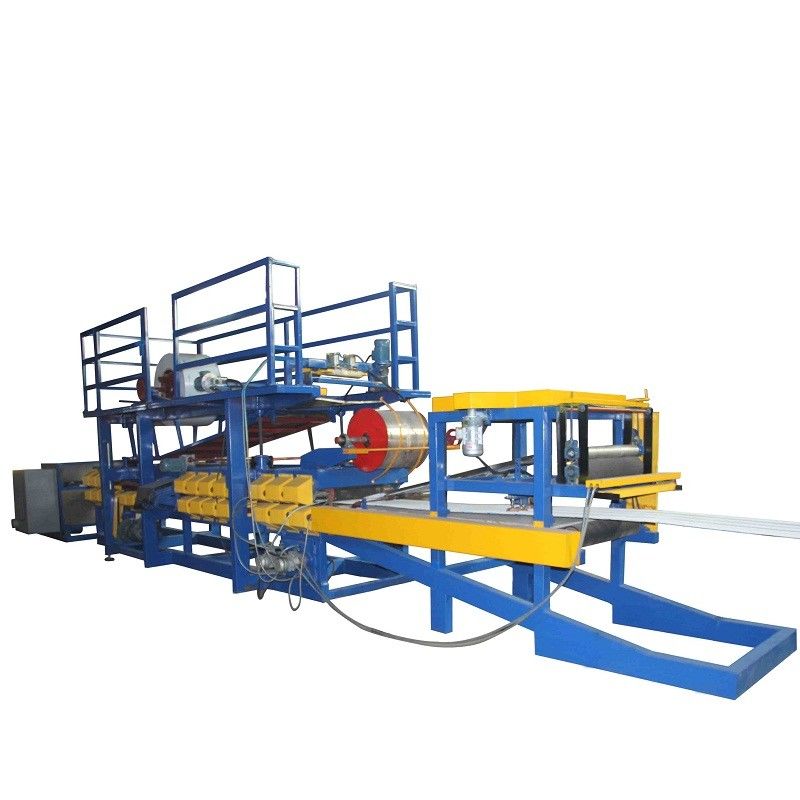

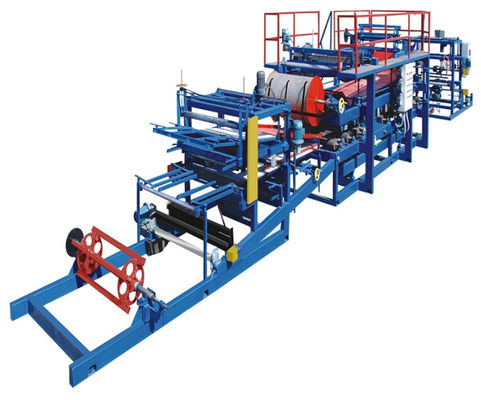

Petit pain de panneau "sandwich" d'unité centrale formant la chaîne de production de la machine 28KW
Partie une : Decoiler
(1) avec le chargement de vis, appui entier de frein réglable de ceinture côte à côte
charge de bobine (de 2) à moins de 7 tonnes
(3) largeurs d'ici 1250 millimètre de bobine
Partie deux : Machine de formation principale
| Vue |
Acier de 300# H |
| Épaisseur du plat moyen |
14mm |
| Diamètre d'axe |
70mm |
| Formation des rouleaux |
13steps |
| Puissance de moteur |
3kw |
| Plate-forme de alimentation |
avec la découpeuse de plat |
| Dimension |
7.5*1.5*1.3M (L*W*H) et le poids est 3T |
Partie trois : Dispositif composé
(1) ce dispositif contient la nervure pressante, collant, chauffage, composé, sertissant par replis,
entaillage et pruneau
(2) contrôle de fréquence pour la machine de formation principale
(3) l'épaisseur de en haut et en bas peut être ajustée par électrique
(4) le diamètre du composé plat l'axe : 150mm, fer avec la colle dehors à
Antidérapant antiusure
(5) la quantité des axes : 18 morceaux de plat l'axe et 6 morceaux de former des axes.
(6) le cadre est soudé par le tuyau carré, pour garantir la stabilité de l'équipement
et bon fonctionnement.
Partie quatre : Système de contrôle électrique
(1) utilisant pression de contrôle électrique de delixi la basse (comme demande du client)
configuration (de 2) : PLC et fréquence : Taïwan Taida, pour faire la longueur
de l'ensemble plus précis
(il est facile commander 3) 7 pouces d'écran tactile, et lui
dimension (de 4) : 11.5*1.2*2.2M (L*W*H)
(5) poids : 7T
Partie cinq : Coupure du dispositif
(1) clamper d'air, cylindre peut entreprendre la démarche de coupure de partie, après coupure,
la partie de coupure peut soutenir avec l'entraînement du cylindre
(2) il manière de la coupe : scie et lame
puissance (de 3) : 4kw
dimension (de 4) : 3*2*1.5M (L*W*H)
(5) poids : 1T
Partie six : Support de production
(1) soudé par le fer d'angle et le tuyau carré
(2) nous offrirons quatre rouleaux de transporteur pour chaque support de production
dimension (de 3) : 3*1.3*0.8M (L*W*H)
(4) quantités : deux ensembles
Paramètres techniques de panneau "sandwich" faisant la machine :
(1) longueur des pièces composées principales : 8 mètres
(2) nombre d'axe : 41 racines
(3) support de pression : place soudée tube180*80*6mm
(4) équipement de alimentation avec transporter la ceinture : 6.5meters longtemps
(5) 7 pouces d'écran tactile de couleur, système de contrôle de PLC de delta, quantité de Longmu
matériel d'essai du Japon.
(6) conducteur de cuivre pur de noyau : puissance 4kw de centre serveur
(7) 2 lampe fonctionnante, cadre ondulé de contrôle électrique avec des instructions.
(8) les doubles tuiles pressent, vers le haut de 13 et en bas de 14 groupes.
(9) double machine de fente de rangée et attacher la machine : chacun 1 ensemble
(10) boîte de scellage stationnaire
le double (de 11) a vu pour la coupure
(12) puissance totale : 28kw
