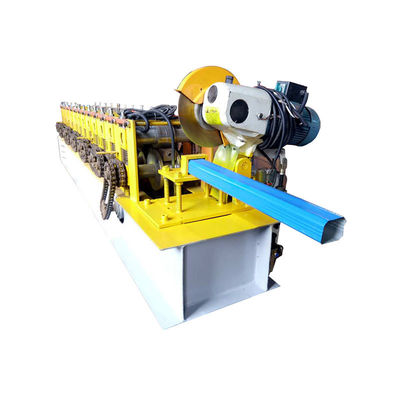

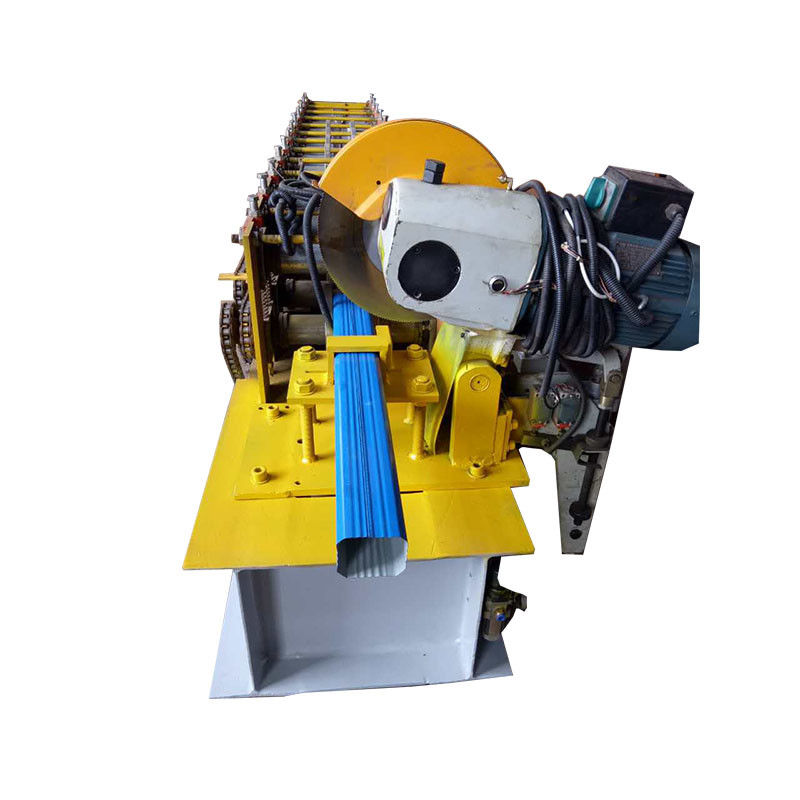

Petit pain de tuyau de tuyau de descente d'eaux ménagères de l'eau formant la machine 380V 12m/min

Petit pain de tuyau de tuyau de descente d'eaux ménagères de l'eau formant la machine 380V 12m/min

1. Le diagramme de l'écoulement de processus :

Decoiling--alimentation active---formation---longueur de mesure---coupe---produit à tenir

2. Équipement principal :

Decoiler, machine de formation principale, coupe hydraulique, système électrique (PLC), circuit hydraulique, support de produit.

3. Paramètres techniques

1) Profil

épaisseur : 0,3--0.8mm

2) decoiler serré intérieur

Diamètre intérieur de bobine d'A. : 450mm--700mm

Largeur maximum de B. de l'enroulement : 1250mm

Poids maximum de C. de chargement : 5000kg

3) machine de formation principale

Matériel d'A. Shaft : acier 45#, soutenant le diamètre extérieur en acier 85mm

B. puissance de moteur principal : 5.5kw

Vitesse de C. Forming : 8--10m/minute

D. Voltage : 380v, 50hz

Station d'E. Roller : 15

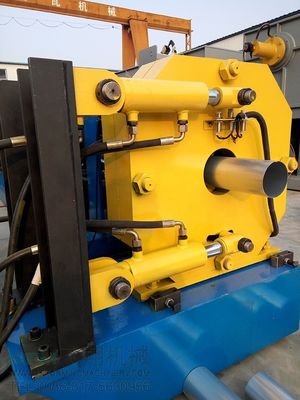

4) coupure du système

Coupeur hydraulique d'A.

B. Blade et matériel de moule : L'acier Cr12 avec éteint a traité 60-62°

Le système de C. Cutting a avancé la commande hydraulique, après la coupe automatique après la formation

5) système de contrôle

PLC D'A. : forme Taïwan de taida

B. Coder : de Corée du Sud

6) circuit hydraulique

L'A. a avancé le circuit hydraulique de Taiwan

B. Power : 3kw

4. Pièces de rechange

1) Pièces endommagées faciles : tombez en panne 2 PCs, PCs du fusible-lien 4

2) PCs en caoutchouc du tapis 1 ;

3) PCs de la clé 1 de boulon
