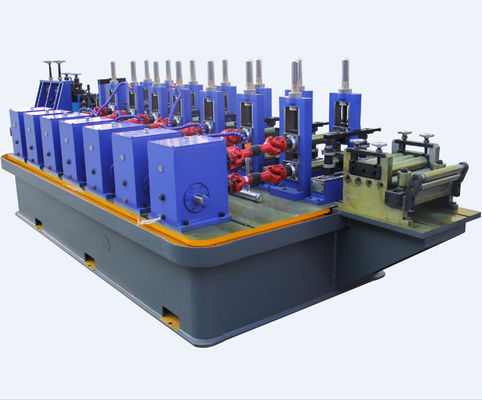

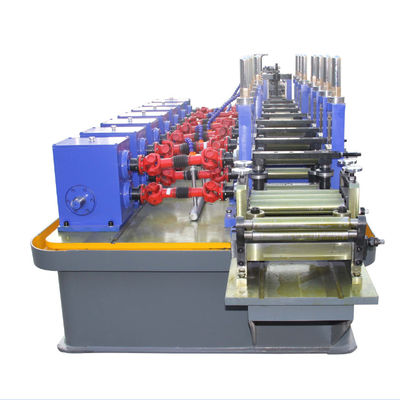

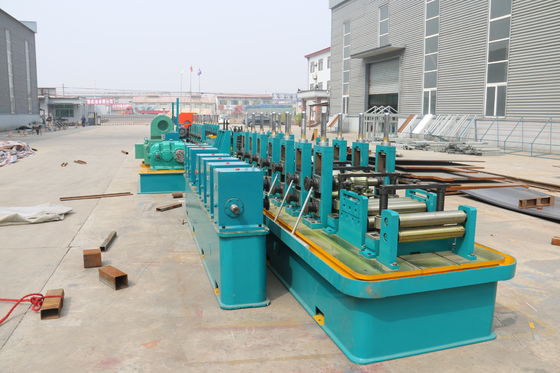

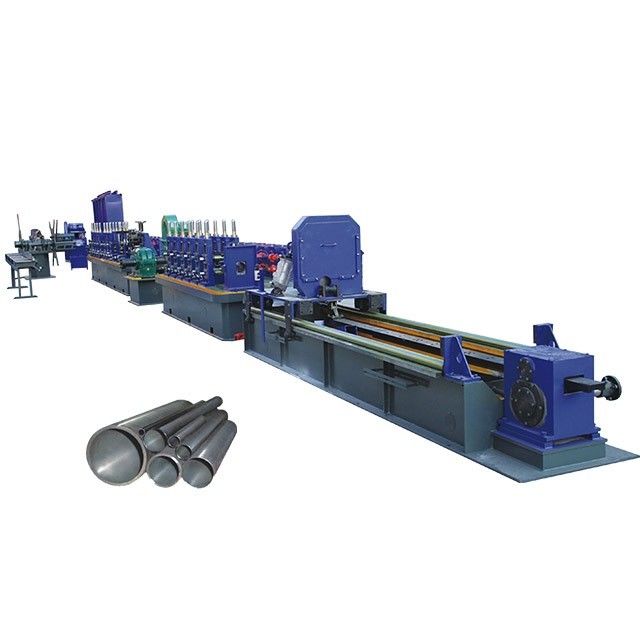

Petit pain de tuyau de descente de la CE formant à haute fréquence de la machine 50m/min soudé
Introduction du composant :
Uncoiler
Briefing : Type rotatoire pour changer des bobines facilement avec un frein pneumatique
Paramètres :
| le max.weight de la bobine |
3000KG |
| le diamètre intérieur de la bobine |
450-520mm |
| le diamètre de max.outside de la bobine |
1600mm |
| le max.width de la bobine |
400mm |
Le vol commandé par ordinateur a vu
| Puissance de contrôleur automatique |
18.5KW |
| Diamètre de coupure maximum |
90mm |
| La gamme de la longueur de coupe |
4m-7m |
| Épaisseur de coupure maximum |
4mm |
| Type : disque de scie en métal |
600*70*2.5mm |
| Puissance de la scie |
22KW |
| Exactitude de la longueur de coupe |
dans + 0.3mm |
Formation de la machine
| rouleaux verticaux |
7 étapes |
| le diamètre de l'axe vertical |
60mm |
| le matériel de l'axe |
40Gr |
| rouleaux horizontaux |
8 étapes |
| le diamètre des axes horizontaux |
40mm |
| le matériel des rouleaux |
Gr12 |
| le support vertical |
45#steel, HRC soumis à un traitement thermique 60-64 |
| le support horizontal |
forgez en acier |
| axes de guide |
ajustez la ligne de soudure |
| boîte de refroidissement |
la feuille de soudure, la longueur a confirmé selon la machine et le tuyau |
| la vitesse |
30-90m/min |
Écoulement de processus :
uncoiler tête double---Lovez la coupure et la soudure ensemble----Accumulateur---Aplatissement---Formation de Roundpipe
---refroidissement---Formation carrée de tuyau----classement par taille---la mouche a vu la coupe---épuisez-vous la table
Motivation essentielle
, Le moteur Z4-225-11,110kw de C.C du moteur principal Z4-225-11,110KW
B, ralentisseur ZLY200 modèle, le rapport is16 : 1 16:1 ZLY200
C, dispositif de contrôle de C.C de dispositif d'entrave EURO
Machine de soudage bout à bout
, Largeur : <400>millimètre
B, thicknesss : <3>millimètre
Accumulateur
, Matériel : fait du fer d'angle et de canal
B, vitesse d'alimentation : au-dessus de 150m/min
C, rassemblant la capacité :<> 2000kg
Ajustement de largeur
Gamme : 94-290mm
Accumulation du rouleau
, Matériel : GCr15
B, rouleaux de départ : 150mm, 2 PCs
C, moteur : 5.5KW, 6 classes, 1 réglé
Pièces de classement par taille
, Axe vertical : 6 étapes
B, le diamètre de l'axe : 60mm
C, le matériel de l'axe : 40Gr
D, l'axe horizontal : 6 étapes
E, le diamètre de l'axe : 40mm
F, le matériel des rouleaux : Gr12
G, l'utilisation : faites le tuyau rond dans strictement le rond, formez le tuyau carré et faire la place dans strictement la place.
H, le support horizontal : forgez en acier
I, la tête du Turc : utilisation pour l'aplatissement
J, la vitesse : 30-90m/min.
K, deux moules d'ensembles : un pour 15*15mm, l'autre est pour 45*45mm.
4,10 épuisez-vous la table
Le type automatique de rail s'épuisent la table
4.11High-frequency
, Modèle : GP150-0.4
B, puissance d'entrée : 3P, 380V, 50HZ
C, de puissance de sortie : 150KW
D, mode de contrôle de puissance de sortie : réglé par le microprocesseur
E, fréquence de sortie : 350-420KHZ
